Drehhalter AH-VC11-24-R für Wendeplatten VC..1103..

Beschreibung

Aufsatzhalter (Drehhalter) für Wendeplatten der Serie VC..1103.. – geeignet für Plan-/Längs-/Konturdrehen (Steigungswinkel 0° / max. 1,5°).

Vorteile auf einen Blick:

• Hohe Stabilität durch Schwalbenschwanzführung und massive Bauweise
• Schneller Werkzeugwechsel – nur eine Schraube lösen
• Präzise Positionierung dank Voreinstellung außerhalb der Maschine
• Flexibel einstellbare Kühldüsen für Hoch- oder Niederdruck direkt an der Werkzeugschneide

Verwendbar für: Wendeschneidplatte VC..1103..

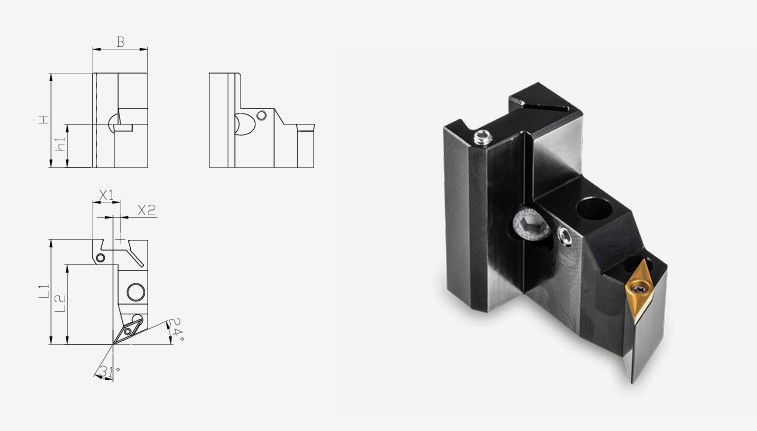

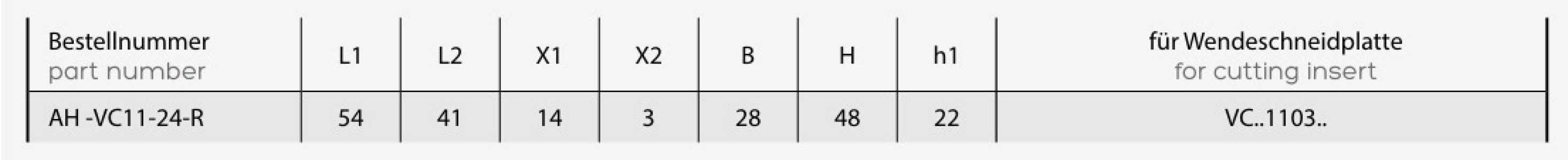

Technische Daten (AH-VC11-24-R): L1 54 mm · L2 41 mm · X1 14 mm · X2 3 mm · B 28 mm · H 48 mm · h1 22 mm

Bitte Systemaufbau beachten! Außer dem Grundhalter/Aufsatzhalter benötigen Sie ggf. weitere Elemente.
